Enkele technische uitwerkingen

Presentiemaquette

Hoge resolutie foto van de maquette.

Presentatiebladen

Eindresultaat Inclusie

Ik heb gekozen om langs beide kanten een verschillende afwerking voor te stellen.
Een kant is gekozen voor het hout, sober in zijn omgeving.
Aan de andere kant is een meer gedurfde afwerking die meer de link geeft met zijn vorm, raket/ruimte.

Voorbeeld werking

Gewone persoon wandelt door hoge open. Voor meeste mensen zal de opening zijwaarts moeten doorgestoken worden. Zo is deze opening genoeg voor meer dan 95% van de mannen en daarbij 99% van de vrouwen.

Voor het scenario van de rolstoelgebruiker wordt het verhaar verduidelijkt door onderstaande tekening.

1
de rolstoelgebruiker rolt op het kleine verhoog
2
hij rolt verder en rolt over de daarvoor bestemde sporen.
3
Net voor de voorkant van de rolstoel de poorten raken zal het zwaartepunt op de juiste
plaats op de lat staan waardoor er een groot genoeg moment ontstaat om de veer tegen te
werken en het slot te laten zakken aan de andere kant van de poort
4
De rolstoelgebruiker kan nu gewoon verder rollen en zachtjes de poort openduwen
5
Door versmalling onderaan de poort is het mogelijk zo lang mogelijk met het voorste deel van
de rolstoel de poort open te duwen, waardoor armen en handen niet schuren tegen de poort
6
De poort valt na de rolstoelgebruiker terug in het slot.
7
beginsituatie

Nummers op de figuur:
1
De kracht die wordt uitgevoerd door de rolstoel en de rolstoelgebruiker
2
Is de eerste reactie, de veer wordt ingedrukt en de lat maakt een hoekverdraaiing om zijn as, waardoor
3
Op een verdere afstand het slot (die de poort weerhield in de richting van de rolstoelgebruiker op te gaan) zak en de poort lostkomt.

Uitleg van enkele onderdelen

Zie vooral vorige post: Scraps

Verende sloten:
Bevestiging hoofdpaneel:

Tussentijdse foto's Presentatiemaguette

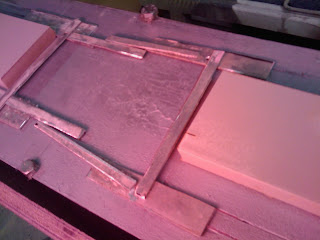

Grondplaat:
Zoals u kan zien werden hier geen extra materialen aangekocht. Er wordt gewerkt met overschoten aan materiaal of afval om mijn prototypes te maken.






Onderstel, werkingsprincipe sloten:





fout gemaakte poortjes:



Afwerking:

Idea Scraps

Problemen

Werking in twee richtingen?
Is nodig


Dikte algemeen dik genoeg zodat fietser en niet tussen kunnen door wiel te draaien?

Keuze: poort 15 cm dik

Deuren automatische terug toe >< tegendruk voor rolstoelgebruiker?
Verende scharnieren
+ simpel en propere oplossing
- Tegendruk?

Scharnieren schuin opstellen
+ simpele oplossing, tegendruk minder?
- Minder proper, levensduur scharnieren?, kliksysteem slot?


Keuze gaat nr verende scharnieren, schuine opstelling werk enkel in 1 rihting

Verend opstellen van het slot
Werken in 1 plaat: zie uitwerking
+ simpele constructie, propere afwerking
- metaalmoeheid? extra ondersteunen

Appart onderdeel
+ sterkte gegarandeert
- kostprijs, extra onderdelen, positionering

Keuze 1 stuk

Materiaalkeuze?
Gronvlak: Metaal (traanplaten); sterk en anti-slip
Bovendeel en hek: Hout ; Warm en natuurlijk
Zoeken naar sterke houtsoort ifv levensduur.

Feedback

Heb een go voor idee Wheelchair=Key

Volgende stap:
Detailwerkingen uitdenken en uitwerken
Presentatie en model maken.

Nieuwe Ideeën

Tunnel
Door een tunnel te maken, zou de fiets nog steeds erdoor kunnen. Maar een belangrijk punt
verandert wel. Dat is dat het voor de fietser heel erg onhandig wordt de volledige lengte van de tunnel de fiets erdoor te krijgen.
Daarbij moet nog een extra doorgang voorzien worden voor de gewone bezoekers. Deze mag niet te smal zijn (vollere mensen en mensen met krukken in rekening houden).
De dikte van de doorgang moet ook dik genoeg zijn want anders zou een fietser door licht gedraai en gekeer er eerst het stuur kunnen doorsteken en zo toch erdoor kunnen.



Druk van rolstoel duwt slot open
Initiële idee werkte met een gesloten hydraulische of pneumatisch circuit. Waarbij door de druk gecreëerd door de rolstoelgebruiker die op 2 drukgevoelige latten rijdt er een slot opengaat en zo enkel een rolstoelgebruiker kan gebruik maken van een grotere doorgang.


Tweede idee
Werken met een lat die kantelt naarmate de rolstoelgebruiker over het scharnierpunt rijdt. Hierdoor zakt een slot weg en kan het poortje open. Meer ideeën en schetsen in de volgende post.



Oud idee:
Parcours en vormen:

Huidig Ideeën

Bij de huidige ideeën is er steeds een kink in de kabel.
Bij het rad is het niet waterdicht en bij het andere is er de
factor schouders vergeten, waardoor de eigenschap
rol kleiner dan fiets ook wegvalt.

Uit de feedback moeten we ook aannemen dat de rolstoelgebruiker
niets kan wegduwen of opendoen met zijn handen.

Terug naar blad en papier dus!
